ﾍｯﾄﾞﾗｲﾄ光軸ｺﾝﾄﾛｰﾗｰ取付け　＊20ｳﾞｪﾙﾌｧｲｱ＊

こんにちは。
今日は日差しが強く、気温も高めで夏が近づいてきているような陽気ですね(^^)
風があるのでまだ気持ちが良いですが、夏本番になると大変です。。

さて、本日はﾍｯﾄﾞﾗｲﾄ光軸ｺﾝﾄﾛｰﾗｰ取付けのご紹介です。

車輌の純正ｵｰﾄﾚﾍﾞﾗｲｻﾞｰ機能はそのままで、純正車高・ﾉｰﾏﾙ車輌・ﾛｰﾀﾞｳﾝ車輌 に使用可能。ﾎﾞﾘｭｰﾑ操作でﾗｲﾄの照射角度を任意に調整するｺﾝﾄﾛｰﾗｰです。

販売開始してからもう数年経ちますが、途中仕様変更をして初期の製品よりｺﾝﾄﾛｰﾗｰ本体が少しｺﾝﾊﾟｸﾄになっています。

商品として販売しているので、ﾀﾞｲﾔﾙと基盤だけとはいかないので基盤部分はﾎﾞｯｸｽに収納した形態で販売しております。
このままのｺﾝﾄﾛｰﾗｰでお好みの場所に固定したり、収納場所に隠す等が通常の取付となります。

今回はお客様のご要望で、運転席ｲﾝﾊﾟﾈのｽｲｯﾁなどで使用していないﾒｸﾗ部にｲﾝｽﾄｰﾙという方法でお取付させて頂きました。
既にDIY等でやられている方はいらっしゃると思います(^^)

それではお取付。。。

今回の車輌は20ｳﾞｪﾙﾌｧｲｱ

※ﾍｯﾄﾞﾗｲﾄ光軸ｺﾝﾄﾛｰﾗｰは20ｳﾞｪﾙﾌｧｲｱ・ｱﾙﾌｧｰﾄﾞ以外にもご使用出来る車種はございます。
商品のお求めはこちらの、ksp.webｵﾝﾗｲﾝｼｮｯﾌﾟをお確かめ下さい。
↓
KSP製ヘッドライト光軸コントローラー

まずは配線です。

左側ｾｶﾝﾄﾞｼｰﾄ後部の床内装下に車高ｾﾝｻｰの配線がありますので、商品付属の取付け説明書を参考に接続用配線を割り込ませます。

商品にはﾕｰｻﾞｰ様が簡単にお取付出来るようにｴﾚｸﾄﾛﾀｯﾌﾟを付属しておりますが、
ｶｰｼｮｯﾌﾟさんやDIYが得意な方はｷﾞﾎﾞｼや、はんだでお取付下さい。

※ご自身でお取付出来るかの確認は、下記URLﾘﾝｸ内の設定車種一覧及び、各車種共通と車種別取扱説明書をご参照下さい。
↓
http://www.ksp-eng.co.jp/ATTAIN/controller/controllervehiclelist.html

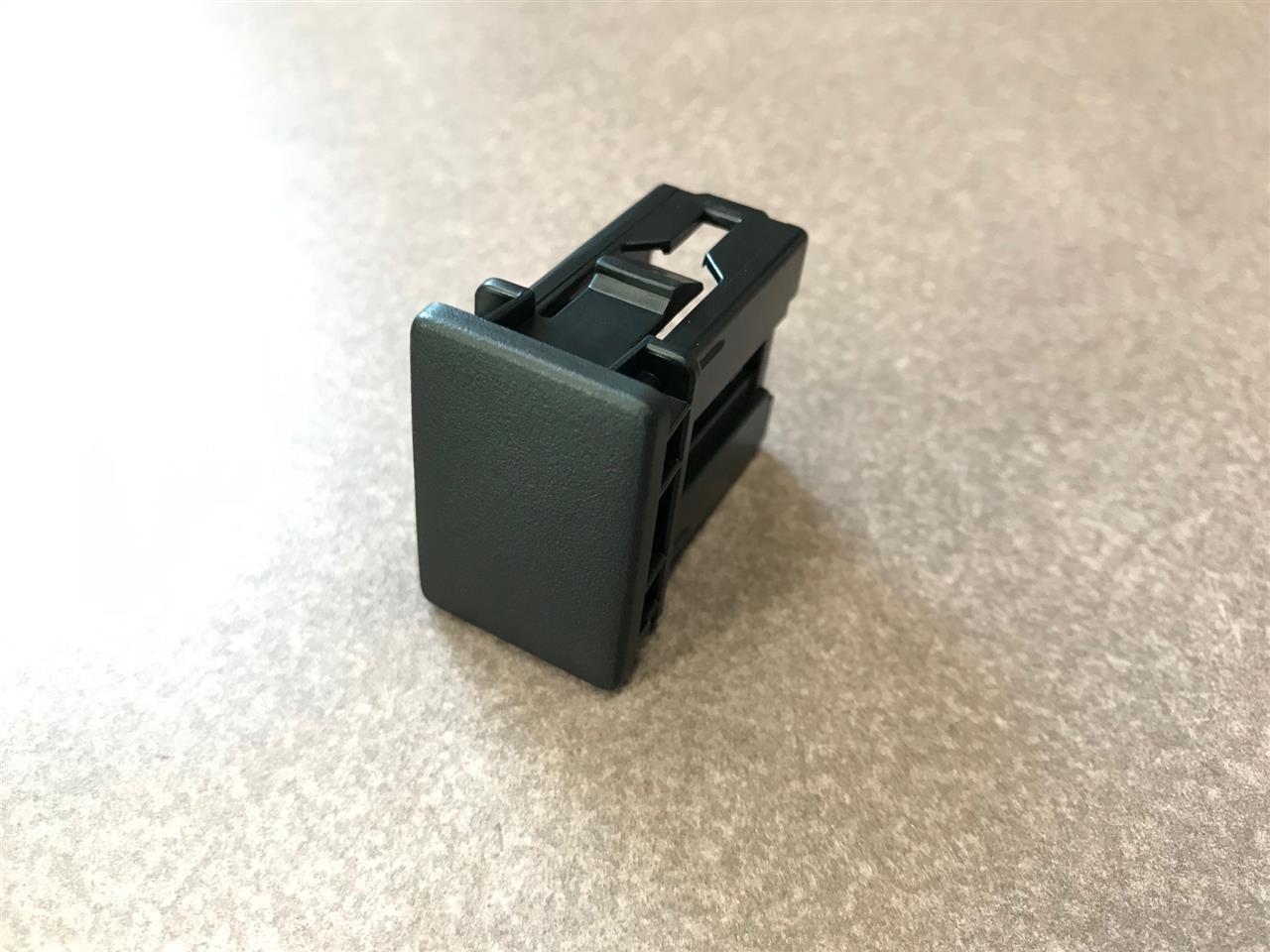

ｲﾝﾊﾟﾈの純正ｽｲｯﾁ類がついている場所のﾒｸﾗ。。

これを加工してｺﾝﾄﾛｰﾗｰを埋め込みます・・・

製品そのままのｻｲｽﾞではﾒｸﾗ裏のｽﾍﾟｰｽには収まりません。

ｺﾝﾄﾛｰﾗｰのﾎﾞｯｸｽから中身を取り出し、基盤、ｺﾝﾃﾞﾝｻｰを保護するように加工。。
ﾒｸﾗの固定ﾂﾒも機能するように加工しました。

ｺﾝﾄﾛｰﾗｰのｶﾌﾟﾗｰと配線を繋ぎｲﾝﾊﾟﾈに取付けて完成です。

ﾒｸﾗ部に取付けるとｽｯｷﾘして良いですね(^^)

ご依頼頂きましてありがとうございました。

ライトの動きが面白いようによく分かる！
KSP　ヘッドライト光軸コントローラー紹介ムービー↓
